分类：动画 ｜ 编号：04-35 ｜ 完成时间：2026-09-30
本项目含 3 部分：产线动画正片 / 材质与静帧素材 / HUD 数据看板动效
使用工具：Blender / Premiere Pro / After Effects / SolidWorks / Substance Painter / HTML-CSS-JS
标签：产线动画 · 工业 · 三维动画 · 材质 · PBR · 静帧 · HUD · 数据可视化
说明
这是目前体量最大的一个项目，也是唯一一个拆开做了三件产出物的：为一条双色龙门电泳线做的三维演示动画，加上给这条线做的材质与静帧，以及叠在画面上报参数的 HUD 数据看板。
三者是一套：动画负责把工艺流程讲清楚，材质静帧决定画面里的金属与槽液看起来有没有重量，HUD 负责让观众随时知道「现在走到哪一步、温度多少」。
成片（2560×1440 / 30fps）实测 143.43 秒、4303 帧。另外还有一版 4000 帧（133.33 秒）的中间输出，配音的时间轴是按那一版对齐的——两版差在结尾段落，最终发布的是 143 秒这一版。
同一位客户还有另一条线（喷涂线），单独成篇：喷涂线动画。

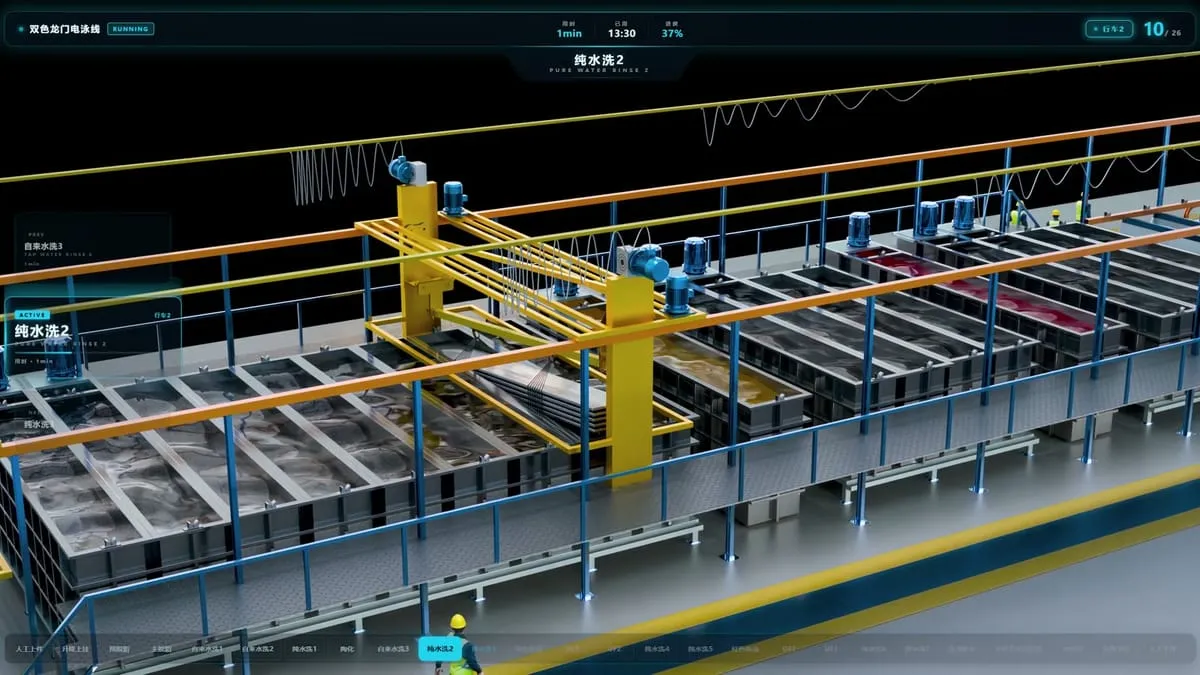

预览
动图
素材
| 项目 | 数量 |
|---|---|
| 源文件 | 432 个 / 2231.5 MB |
| 构成 | 图片 19 个 · 三维工程 15 个 · 视频/剪辑 37 个 · 文档 14 个 · 其它 347 个 |
制作时间跨度：2026-09-01 ～ 2026-09-30
这条线在做什么
整条线是从右往左走的，流程按配音稿核对过一遍：

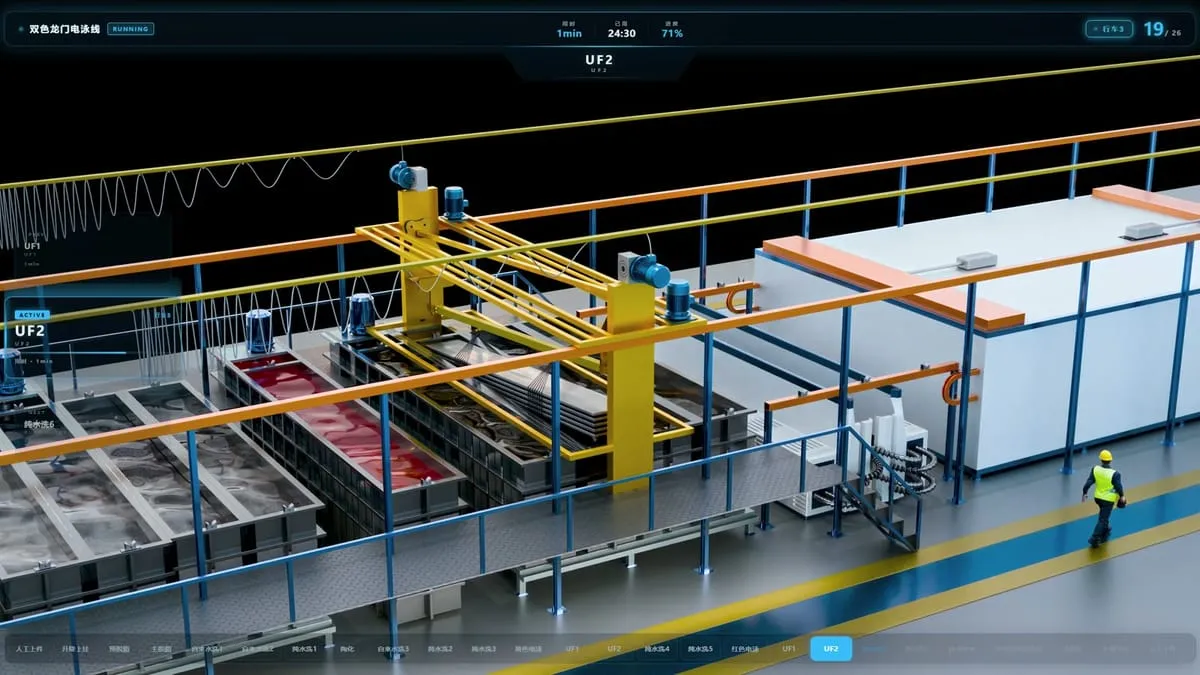

升降上挂 → 预脱脂 2 min → 主脱脂 3 min → 自来水洗 1、2 → 纯水洗 1 → 硅烷 2 min → 自来水洗 3 → 纯水洗 2、3 → 黄色电泳（路过不停留） → UF1、2 → 纯水洗 4、5 → 红色电泳 3 min → UF1、2 → 纯水洗 6、7 → 自动吹水（上下 2 次）→ 步进式烘道 30 min（两道移门）→ 冷却区 → 升降下挂。文档里未标时间的工序按 1 min 计。
「双色」是这条线的关键：黄、红两条电泳线共用前后的前处理与后处理段，工件路过对方电泳槽时不下降、不停留——这一点在画面里必须交代清楚，否则很容易看成一条线走了两遍。
配音稿里还标了一处术语修正：前处理这步应由「陶化」改为「硅烷」，脚本里对应替换了 3 个文件。
镜头怎么走的
全片是一条连续推轨长镜头，没有剪切点——这决定了制作方式：不能按镜头分别渲染再剪，而是把整条线的运动一次走完。按配音与画面的对应关系，大致分成六段：
| 时间 | 内容 |
|---|---|
| 0<00>–0<13> | 上挂区俯视开场、片头标题与线体总览 |
| 0<13>–0<41> | 前处理槽区推进，讲行车运行方式与工艺构成 |
| 0<41>–1<14> | 前处理槽位细节 + 一号行车交接 |
| 1<14>–1<43> | 电泳段，二号行车全程 |
| 1<43>–2<07> | 红色电泳槽经过、三号行车前段 |

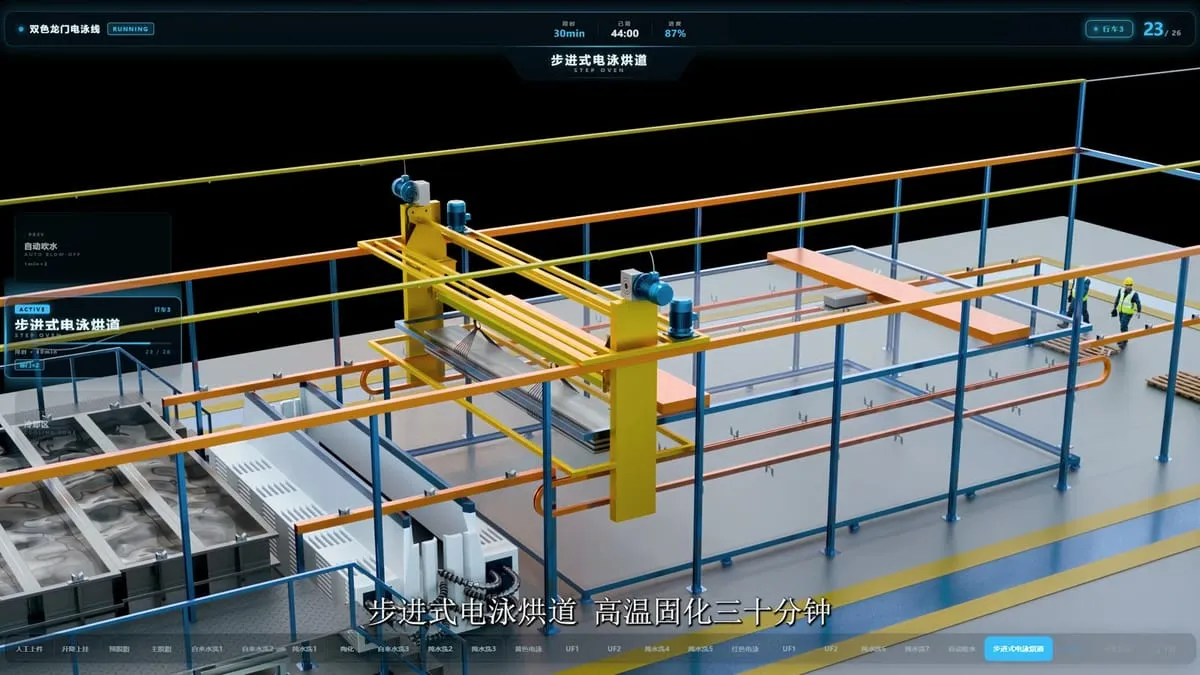

| 2<07>–2<13> | 烘道到冷却区收尾 |

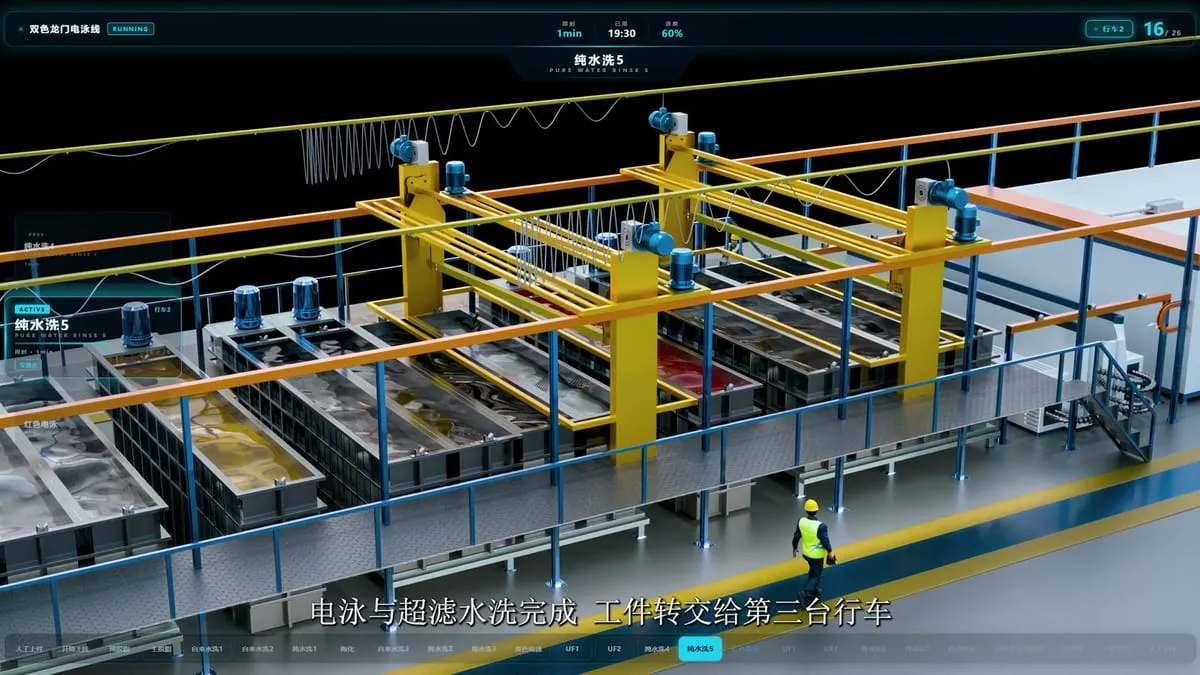

三台龙门行车的逻辑是各自走完末道后返回首道，一环扣一环：一号行车跑预脱脂到自来水洗 3 后回预脱脂；二号从自来水洗 3 接到纯水洗 5 后返回；三号从纯水洗 5 接红色电泳一直到冷却区。
配音与字幕
配音是单独做的一块：成片音轨 33 句，对应 33 个 30fps 标记点，另外导出 srt 字幕。素材分六类管理——试听、开头 4 段、过渡 8 段、槽位 56 段、其它 17 段，加串词总计 123.6 秒。
技术侧记录一下，方便以后复用：音色用 zh-CN-XiaoxiaoNeural（晓晓），语速 −5%、音调 +0Hz；输出 wav 48 kHz / 单声道 / 16 bit；生成走 Python 脚本 + Edge TTS，时间轴脚本负责把音频按帧对齐。第一轮素材之外，后面又补了一轮 66 段的说明音频，补齐线体说明、前处理原理与电泳及泳后原理，合并音轨 399.94 秒、连读 213.89 秒。
材质与静帧
这条产线在动画里看起来是不是金属、有没有重量，取决于这一组东西：按 PBR 规范分通道（BaseColor / Metallic / Normal / Roughness）整理的材质组，加 8 张用于核对质感与构图的静帧，用 Blender 与 Substance Painter 完成。材质按通道拆开的好处是换设备时不用重做整张图，替换对应通道即可。
HUD 数据看板
HUD 不是画面里的三维物件，而是一层独立渲染、透明底输出的叠加层：直接盖在三维画面或实拍素材上，实时显示工序名称、温度、时间等参数。
- 界面本体用 HTML / CSS / JS 写，作品文件夹里留了 11 个可编辑的 HTML 源文件，包括
最终版ui.html、历史.html、历史 (1)–(5).html—— 从文件名就能看出这套界面是反复改出来的 - 按工序切分输出：整条线 26 道工序，HUD 也按这个粒度切成分段 MOV，后期按工序取用，不用整段重渲
- 动效与合成交给 After Effects 和 Premiere Pro
素材情况
三部分加起来源文件 432 个 / 2231.5 MB：其中三维工程 15 个、视频/剪辑 37 个、文档 14 个（分镜、配音稿、时间轴脚本）。
⚠️ 原始 MOV 母版与 9225 张 PNG 渲染序列体积极大（合计约 56 GB），没有复制进作品集；这里放的是可直接用于网页预览的 MP4 版本。
过程与复盘
